ENVIRONMENT / SENSORS & I/O從一個測點，
到完整環控配置。
依環境監測、狀態輸入與控制輸出，選擇適合的感測器與模組。

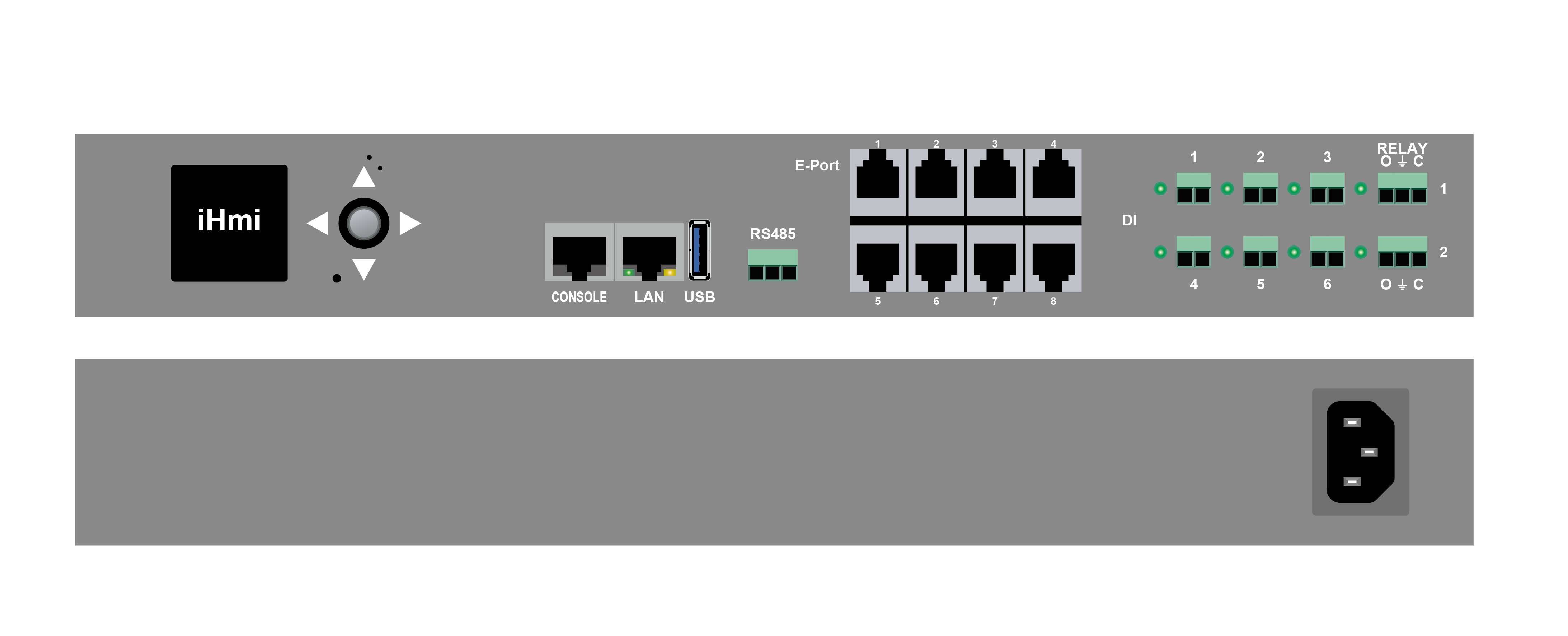

CONTROLLERiHmi-1000
以主機本機 I/O 與 E-Port 擴充感測，透過 LAN 整合管理。
規劃介面：E-Port ×8 · DI ×6 · Relay ×2
CONSOLE · LAN · USB · RS485
下載主機前後面板原圖 ↗
提供的主機設計原圖；實際介面與電氣規格依最終產品確認。資料依據為 E-Port 型譜及探頭路線圖。產品狀態不代表即時庫存或交期；AI 圖片只說明設備類型，不能作為實品外觀或端子接線依據。

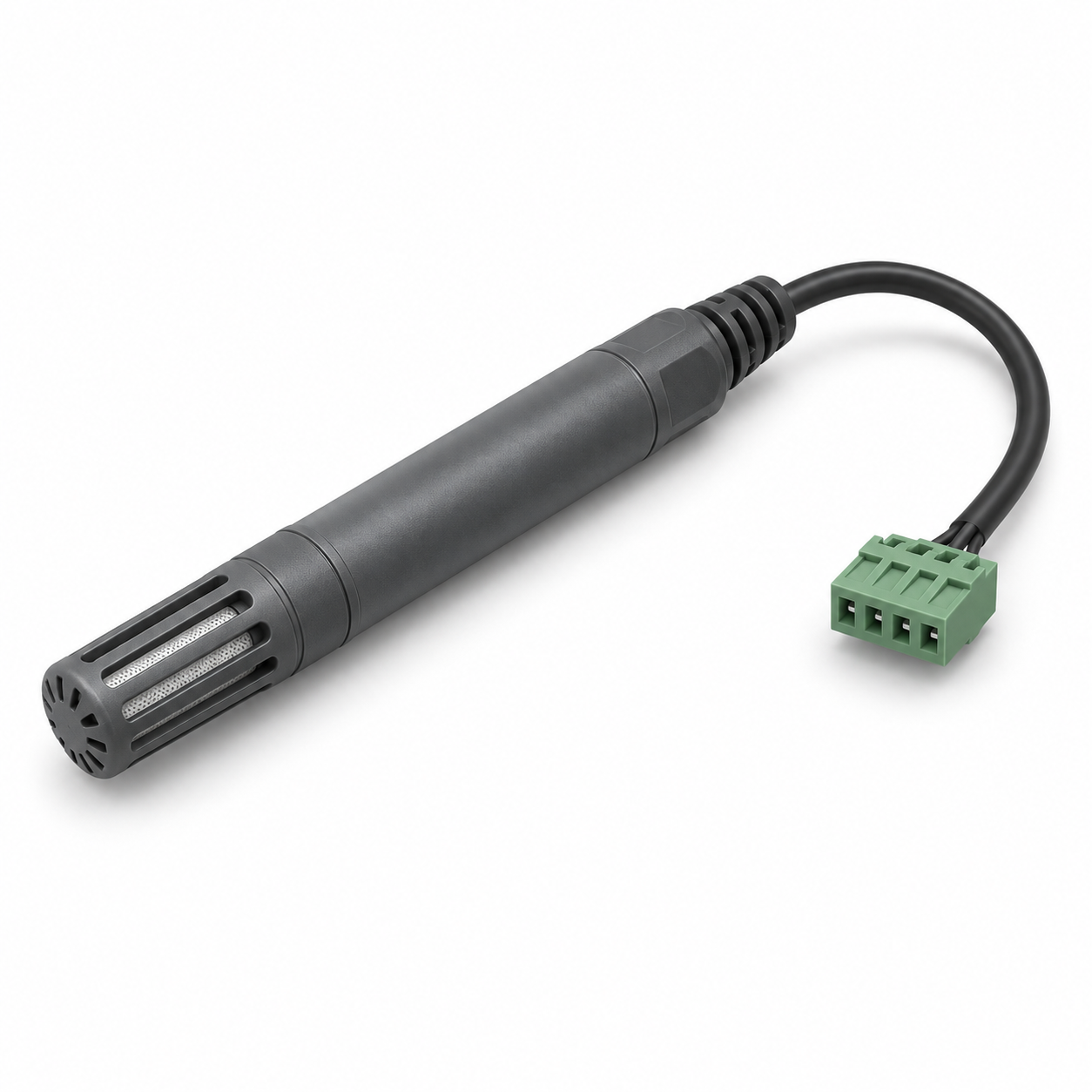

規格已確認EP-TH
監測機櫃與設備空間的溫度、相對濕度。
每支占 1 個 E-Port
AI 概念示意，非實品照片

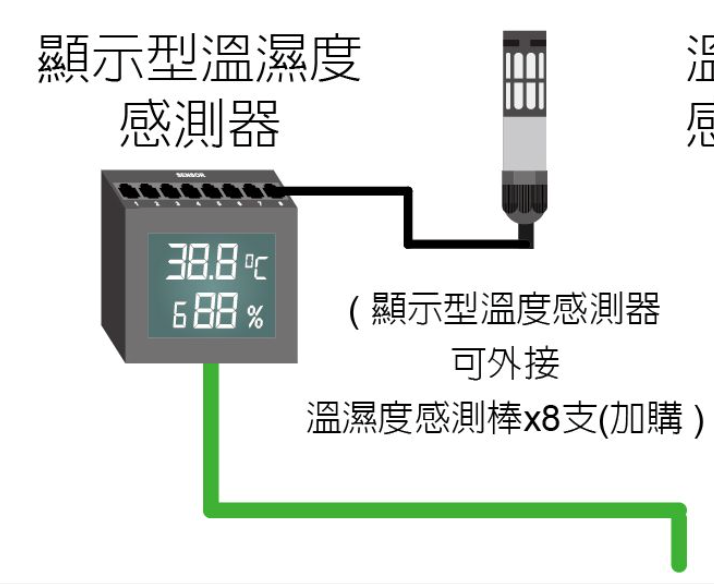

規格已確認EP-THD
本體與外接測點整合顯示，適合需要現場查看讀值的區域。
1 E-Port；本體＋最多 8 支加購感測棒
既有文件示意；顯示數字為示意

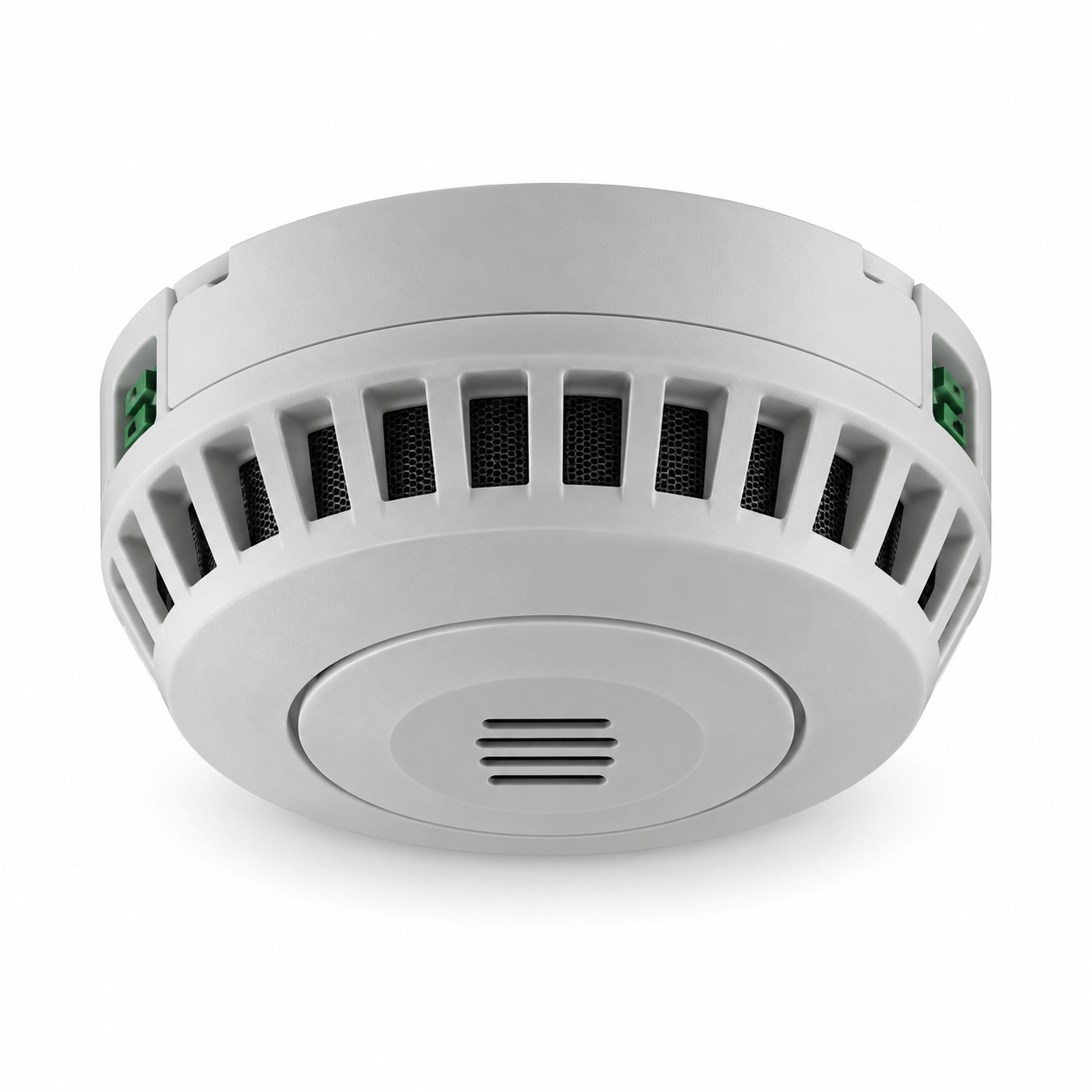

規格已確認EP-SM
同一模組整合煙霧告警、煙霧數值、溫度與濕度。
每組占 1 個 E-Port
AI 概念示意，非實品照片

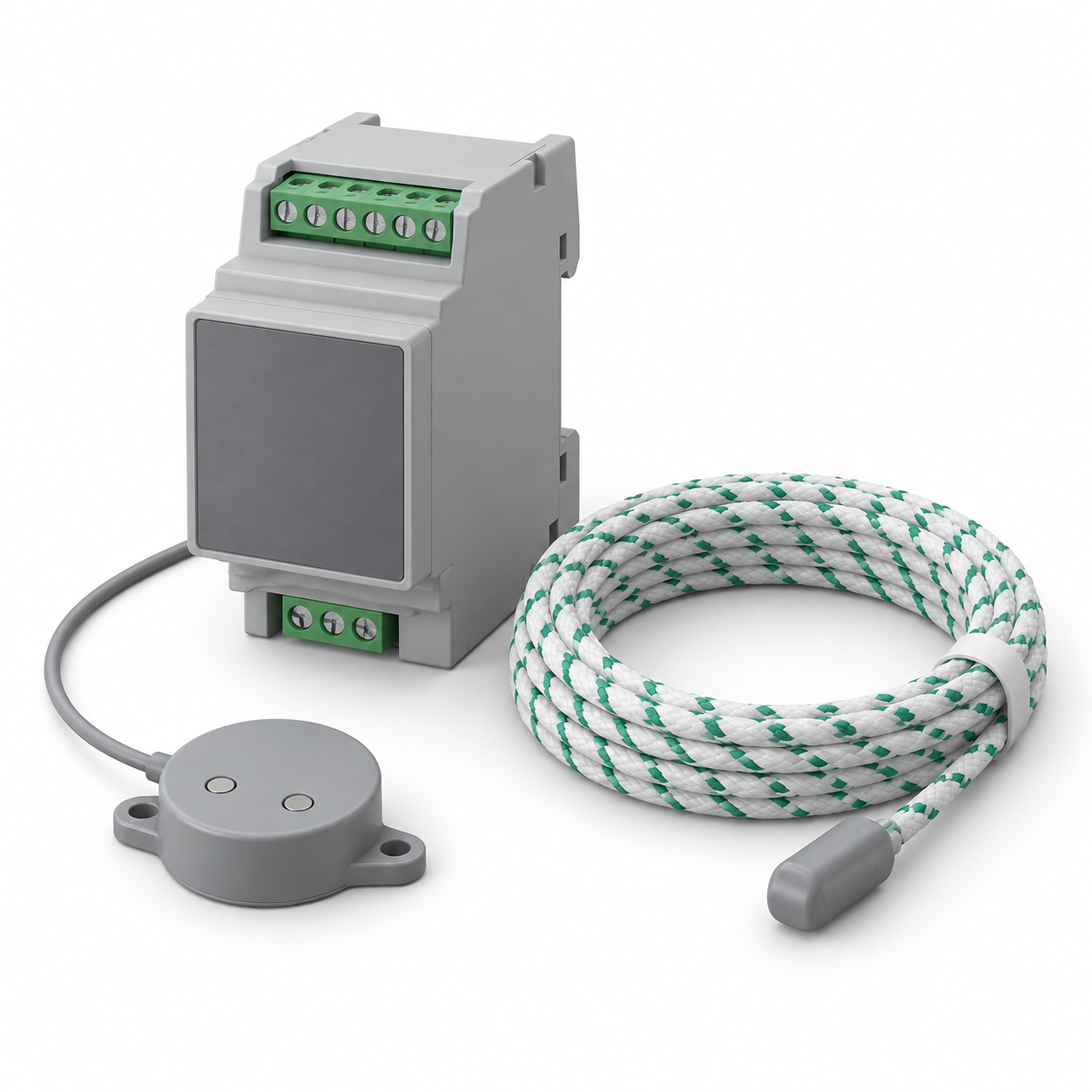

規格已確認EP-WL
以偵測繩或點式探頭辨識區域漏水，有水即告警。
每組占 1 個 E-Port；依監測區域配置
AI 概念示意，非實品照片

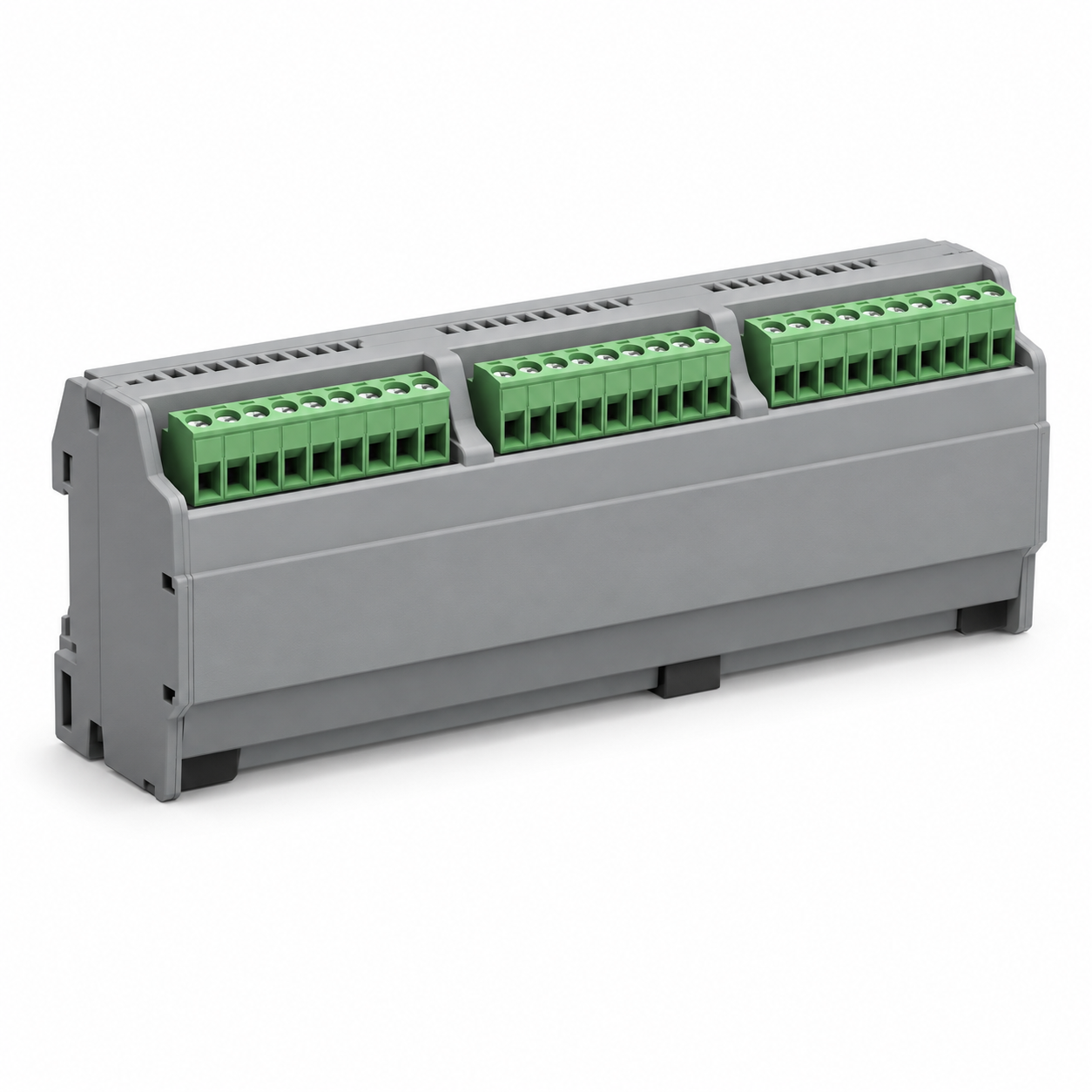

規格已確認EP-DI24
集中接收門磁、浮球、第三方煙霧及空調告警等乾接點。
每台 24 DI，占 1 個 E-Port
AI 概念示意，非實品照片／端子圖

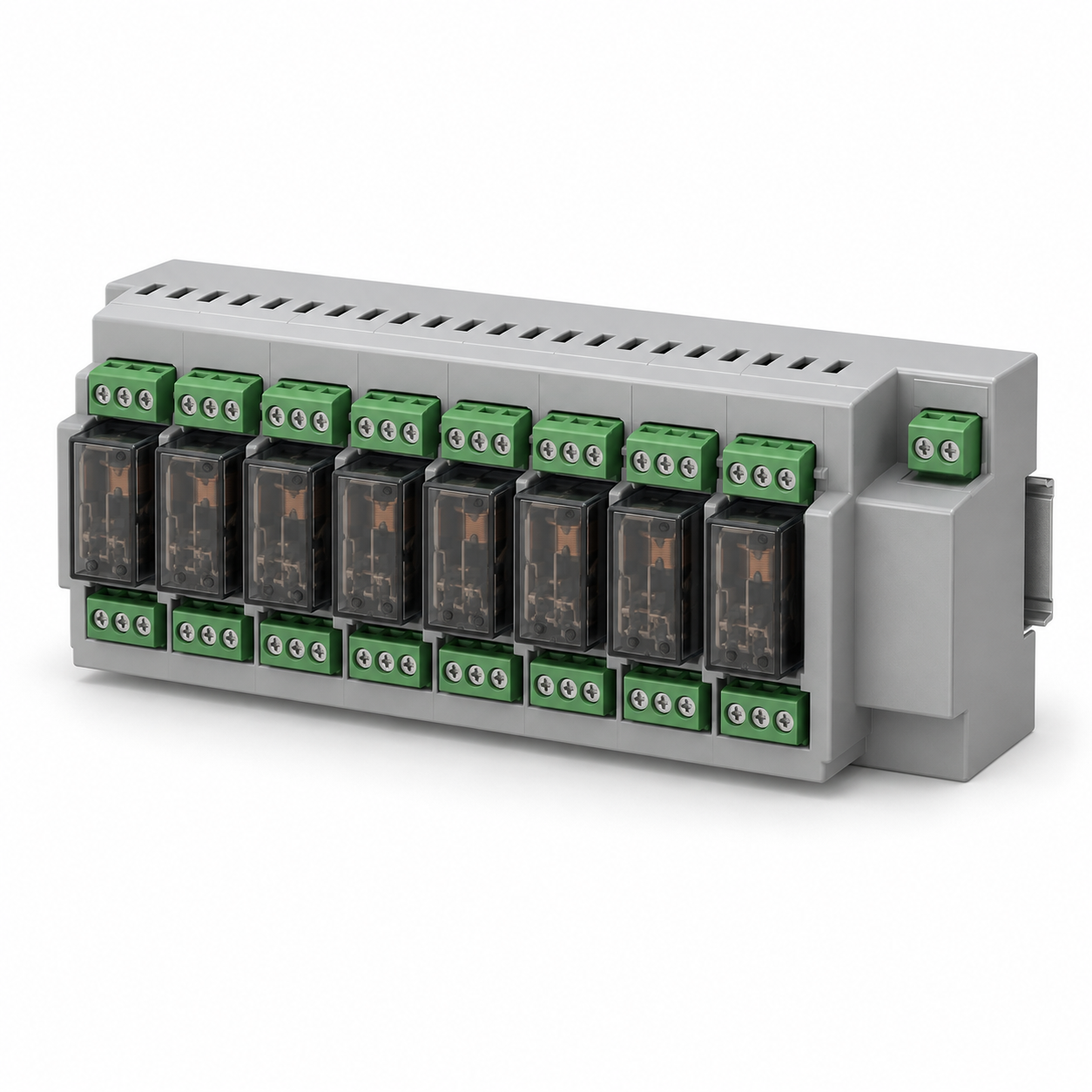

規格已確認EP-RLY8
普通單穩態 Relay 模組，提供告警燈與設備控制介面的擴充輸出。
每台 8 路 Relay，占 1 個 E-Port
AI 概念示意，非實品照片／端子圖

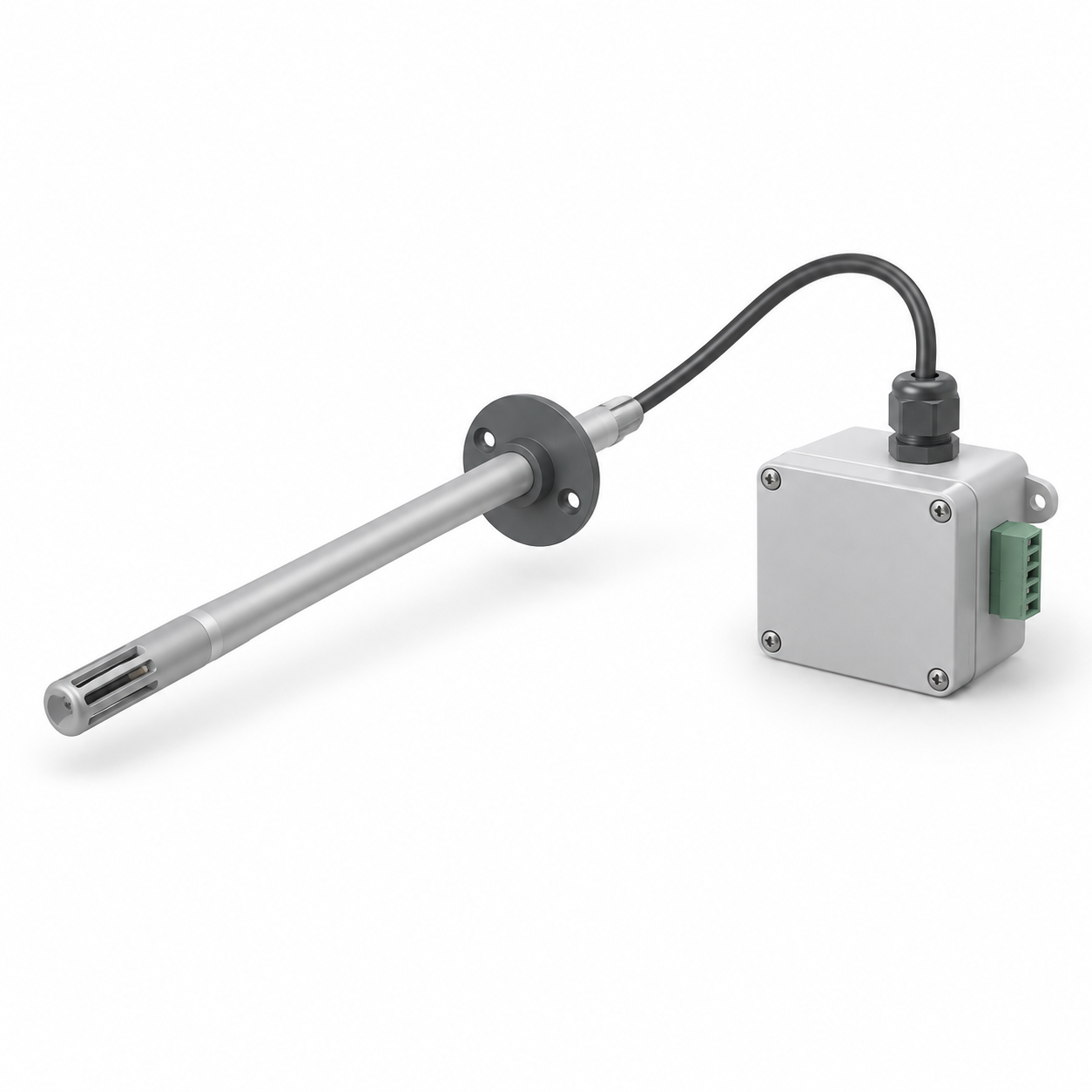

規格已確認EP-AF
用於設備與通風區域的氣流監測。
每測點配置 1 組，配置時保留 1 個 E-Port
AI 概念示意，非實品照片

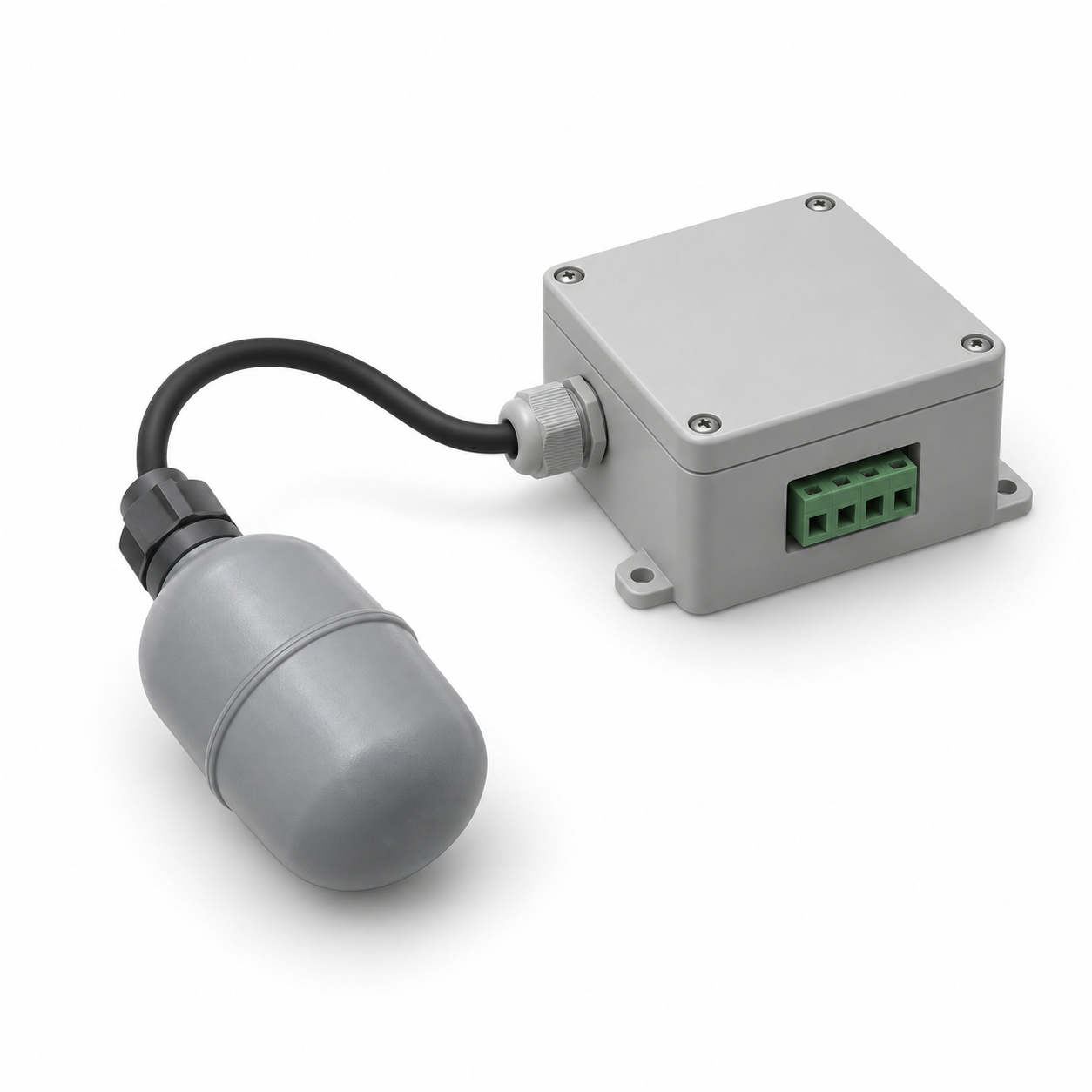

規格已確認EP-LV
依需求區分水位到位告警與連續水位量測。
每測點配置 1 組，配置時保留 1 個 E-Port
AI 概念示意，非實品照片

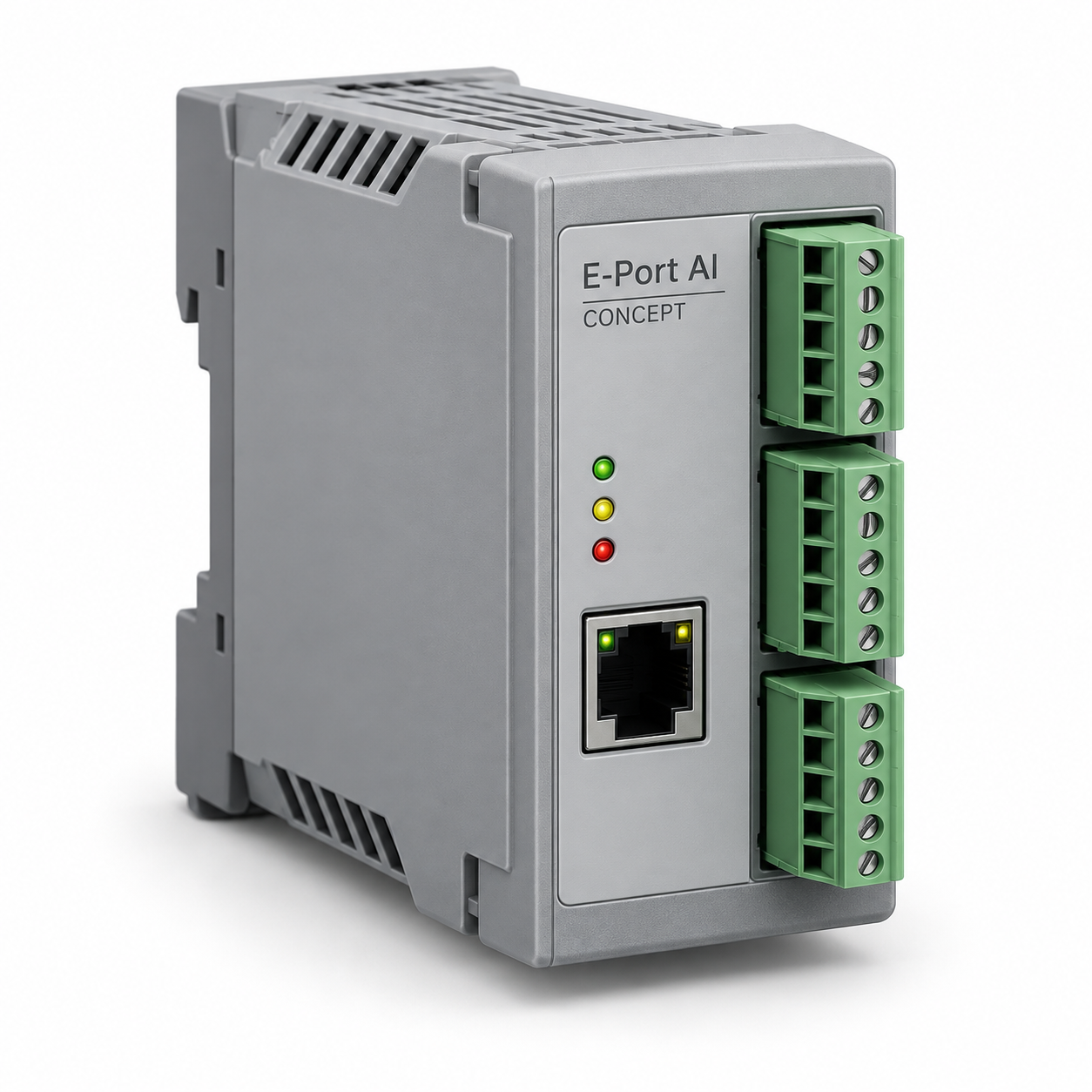

規格已確認EP-AI4
接收壓力、液位、流量等變送器的類比訊號，再經 E-Port 接入環控主機。AI 指 Analog Input（類比輸入）。
每台 4 AI；規劃占 1 個 E-Port
AI 生成概念圖，非實品照片／端子圖 SYSTEM CONNECTIONS感測、輸入、輸出，接到同一台主機。
本頁所有感測器與擴充模組（含 DI24、8 路 Relay、氣流、水位與類比輸入）皆接入主機 E-Port。圖中連線指向面板 E-Port 區域，為分類示意，非模組串接；實際埠號、模組數量與電力預算依專案配置。
點擊放大。主機使用原圖；其餘設備依標示使用文件示意或 AI 概念圖。乾接點設備
門磁、浮球、第三方煙霧與空調告警優先使用主機 6 路 DI；不足時才以 DI24 擴充。DO 優先使用主機 2 路 Relay，不足時以 EP-RLY8 擴充。專用 EP-SM 的煙霧數值與溫濕度，不等同第三方煙霧的單一告警接點。
無線回程
HaLow 為後續周邊規劃，每個節點仍需現場供電。無線省下的是回程佈線；供應時程、覆蓋與節點型號需另確認。
已有協議的設備
空調、泵、電表、PDU、ATS、電子鎖與 CDU 優先評估 VNode 協議整合。EP-RLM 櫃級液冷收集器未排開發，不列為可供選配產品。
