iEnv-1000
資料收集與告警
適合以環境狀態、感測資料及異常通知為主要需求的場域。
- 本機接點與 E-Port 周邊擴充
- 以監測、資料收集與告警為核心
- 無 HMI 圖控、無虛擬點整合
E / ENVIRONMENT從環境感測，
從環境感測，
到現場整合。
PELX 環控主機，讓分散的狀態成為清楚的管理資訊。
從機櫃溫濕度、漏水與接點訊號，到設備資料與本地流程，依場域需求選擇監測型或圖控整合型主機。
新一代產品規劃中 本頁 iEnv-1000／iHmi-1000 為規劃規格，實際功能、選配與供應時程請洽詢確認。既有 iEnv 系列可另洽。
01 / CHOOSE YOUR SERIES
需要監看，還是進一步整合？
先依工作方式選主機，再依現場條件搭配感測器與擴充模組。
iHmi-1000
圖控、設備整合與本地聯鎖
適合需要現場圖控、納管異質設備及建立自動處置流程的整合專案。
- 圖控與聯鎖共用同一套點位
- 虛擬點納管異質設備資料
- Redfish／SNMP 銜接上層監控
兩款為獨立產品，iEnv-1000 不可授權升級為 iHmi-1000。下表為規劃能力比較。
| 需求 | iEnv-1000 | iHmi-1000 |
|---|---|---|
| 環境資料收集與告警 | 核心用途 | 支援並整合圖控／流程 |
| E-Port 感測與 I/O 擴充 | 依配置 | 8 埠規劃 |
| 本機圖控 | 無 | 規劃提供 |
| 異質設備虛擬點 | 無 | 規劃提供 |
| 本地聯鎖流程 | 依最終規格確認 | 規劃提供 |
| 無線感測 | 依後續產品規劃 | HaLow 擴充規劃，另確認交期 |
| 適合場域 | 監測告警為主的機房／設備空間 | 需要圖控、整合與現場流程的專案 |
SYSTEM ARCHITECTURE
從感測器到中控，連接關係一眼看懂。
iHmi-1000 規劃以主機集中感測與設備點位，本機執行圖控與聯鎖，並將資訊交給上層管理系統。
現場感測本機接點與 E-Port 收集狀態；HaLow 為後續無線回程規劃。
主機處理iHmi 以同一套點位供圖控、告警與本地聯鎖使用。
上層整合中控讀取點位資訊；需完整 PDU／ATS／門禁功能時，可直連原設備。
SENSORS & MODULES
依監測需求，選擇感測器與擴充模組。
以下依現行模組型譜與探頭路線圖整理。已有模組、開發項目與後續規劃分別標示，實際選配需確認主機及韌體相容性。
| 感測器／模組 | 監測或控制內容 | 連接與配置 | 目前狀態 |
|---|---|---|---|
| 溫濕度感測棒 | 機櫃、機房溫度與相對濕度 | 直掛 E-Port；單棒占 1 埠 | 既有方案 |
| EP-THD 顯示型溫濕度 | 本體及外接測點溫濕度，現場顯示 | 占 1 E-Port；本體＋最多 8 支加購棒 | 開發中／型譜定稿 |
| EP-WL 漏水／漏液 | 偵測繩或點式探頭有水即告警 | E-Port；依區域配置，不提供漏點距離量測 | 型譜定稿／待開發驗證 |
| EP-SM 煙霧＋溫濕度 | 煙霧告警、煙霧數值、溫度與濕度 | 占 1 E-Port；同一模組整合多項資訊 | 開發中 |
| EP-AF 氣流 | 通風與氣流狀態 | E-Port；變送器若需 12／24V，另接外電 | 型譜定稿／後續規劃 |
| EP-LV 水位 | 水位監測；浮球可先採乾接點方案 | 浮球接本機 DI 或 24 DI；變送器另確認 | 後續規劃 |
| EP-DI24 | 24 路乾接點：門磁、浮球、空調告警等 | E-Port；擴充輸入，非 24 路類比量測 | 模組已量產 |
| EP-RLY8 8 路 Relay | 告警燈及外接設備控制訊號 | E-Port；普通單穩態繼電器，長線需就地供電 | 規劃開發 |
| 第三方乾接點感測器 | 門磁、煙霧告警、浮球及設備狀態 | 本機 DI ×6 或 24 DI；確認接點電氣規格 | 依現場設備選配 |
感測器與模組非全部標配。「模組已量產」不代表新一代主機已出貨；料號、可供數量與相容版本請洽詢確認。
有線與無線，供電不同
低功耗有線模組可由 E-Port 5V 供電。8 Relay 長線與需 12／24V 的變送器須評估外電；HaLow 節點皆需供電，無線省下的是回程佈線。
已有協議的設備，走網路整合
空調、泵、電表與 CDU 等設備，優先評估 iHmi 的 VNode 協議加點。櫃級液冷收集器 EP-RLM 目前未排開發時程，不列為可供選配項目。
02 / APPLICATIONS
把環境資訊，接到日常維運。
以下為新一代系列應用規劃；圖控、虛擬點及本地聯鎖以 iHmi-1000 為主。
溫濕、漏水與設備狀態，一起掌握。
依現場需求選配溫濕度、漏水、煙霧或乾接點感測，集中查看機櫃與設施狀態，減少逐一巡查的負擔。
感測器與模組依配置選購，並非全數標配。

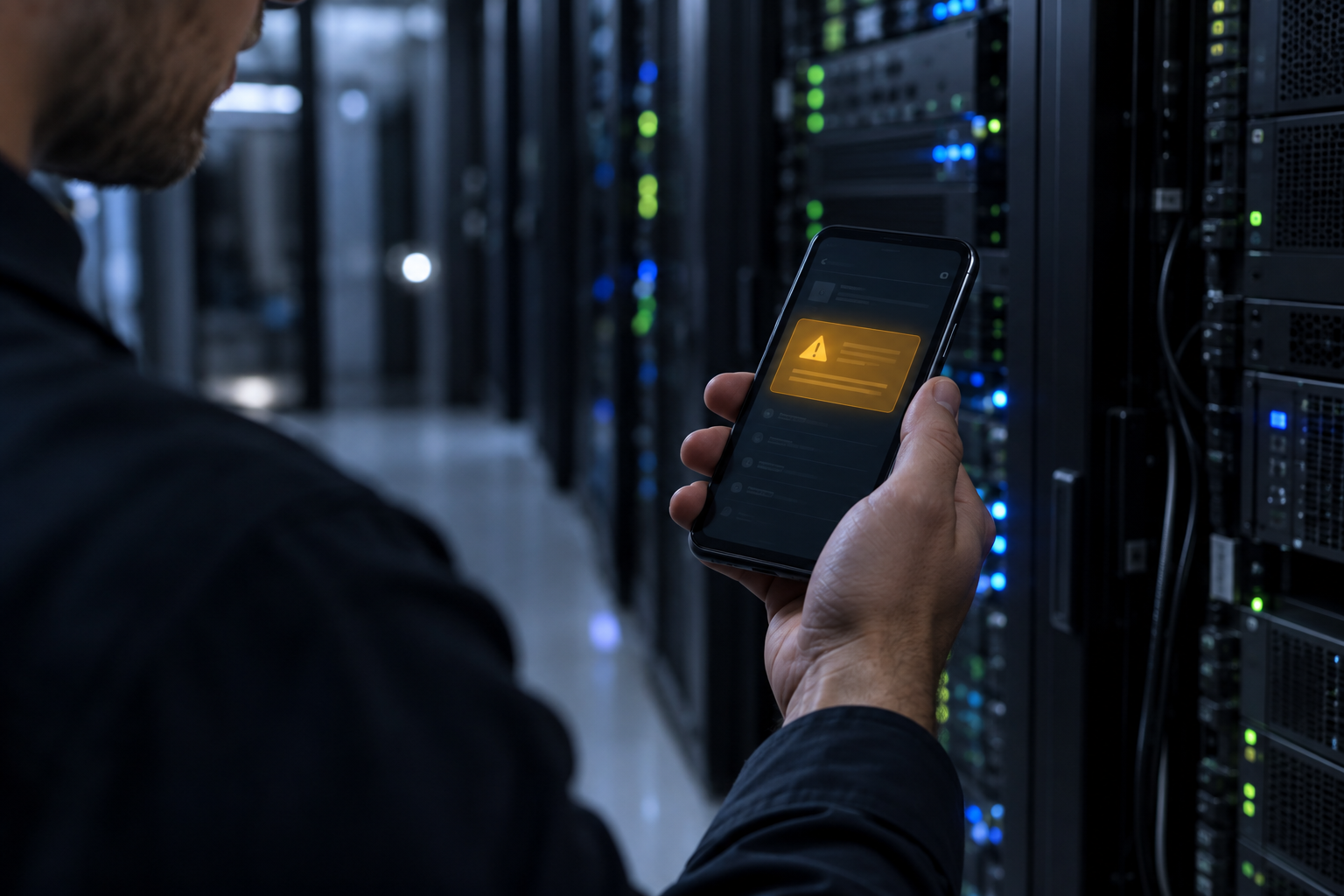

異常發生，讓維運人員及早知道。
透過門檻與事件紀錄辨識異常；iHmi 規劃以事件訂閱銜接上層監控，讓通知與後續處理連在一起。
通知方式、事件項目與紀錄容量依最終機型及韌體。

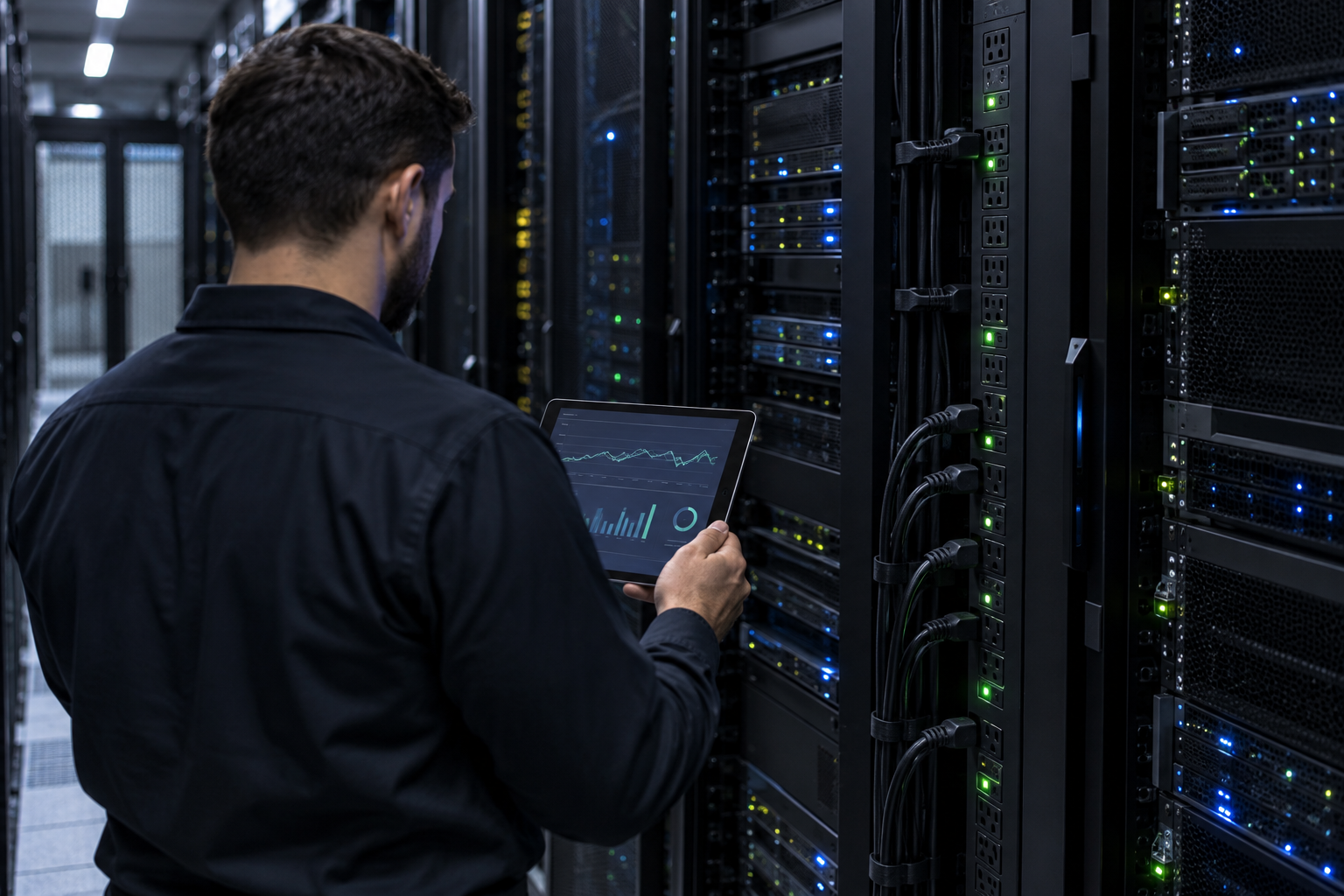

把現場配置，變成容易讀懂的畫面。
iHmi-1000 規劃本機圖控，將感測點放到現場配置畫面。維運人員可從位置理解設備狀態，整合人員也能沿用同一套點位設定。
iEnv-1000 不提供圖控；趨勢、攝影機及部分圖控元件仍在規劃。

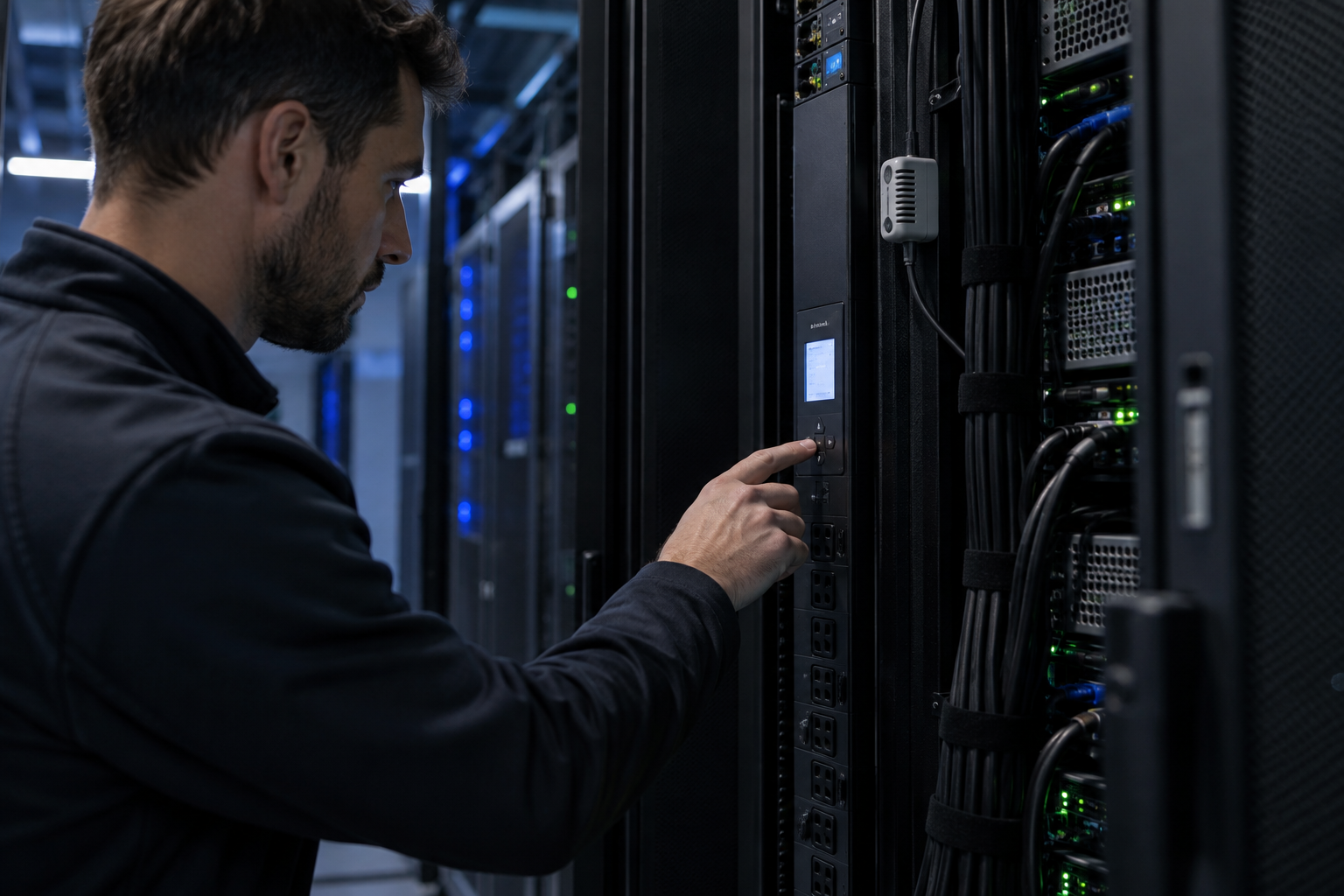

現場的處置流程，留在現場執行。
iHmi-1000 規劃本地聯鎖：例如漏水訊號觸發告警燈，或依專案條件控制已連接的輸出。上游網路中斷時，本機仍可依已設定條件執行。
須完成現場感測、輸出與流程驗證；不取代認證安全控制器。

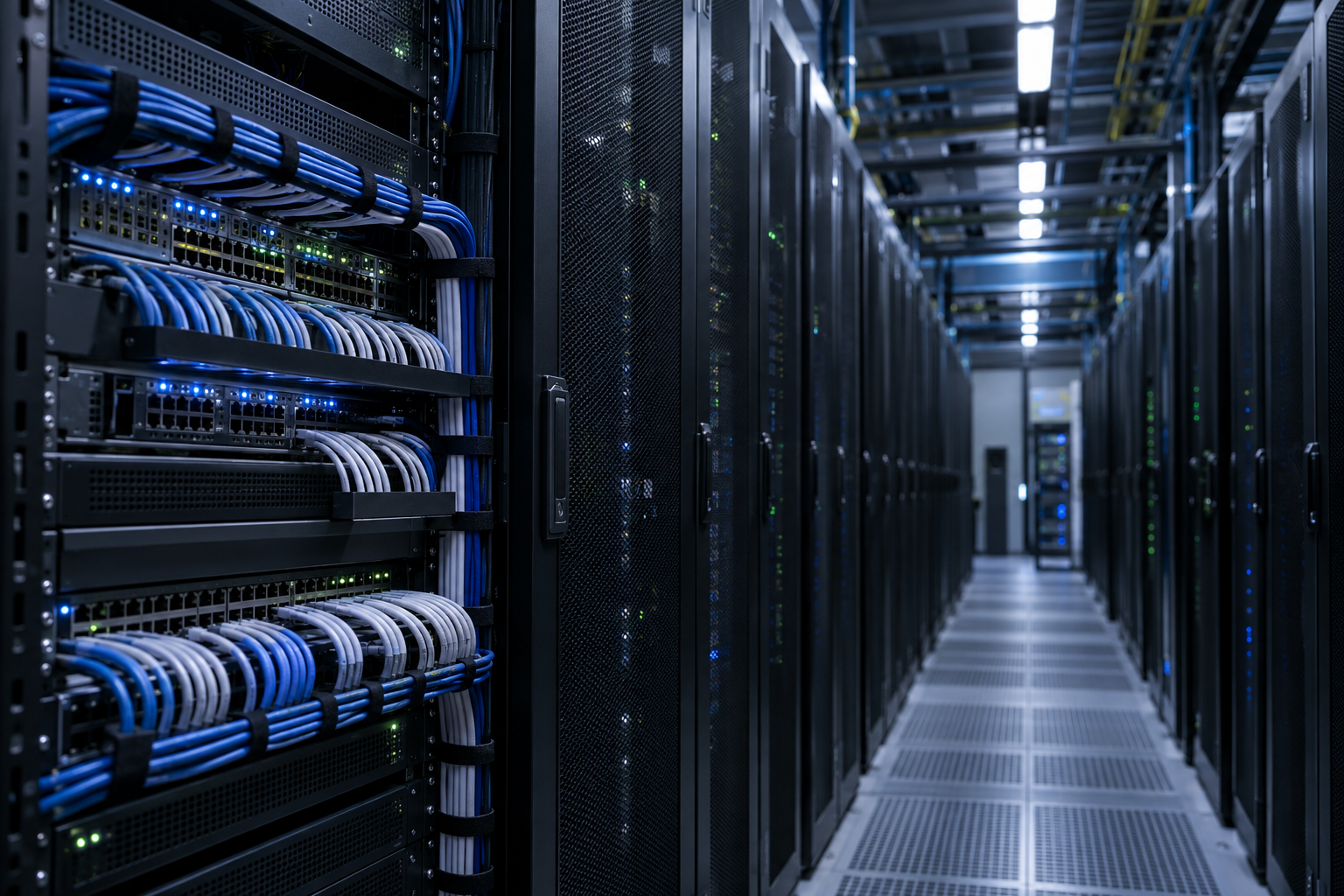

既有設備資訊，也能納入同一套管理。
iHmi-1000 規劃以虛擬點納管 Modbus、SNMP、BACnet、OPC UA 等設備資料，亦可加入同網 PDU、ATS 與電子鎖所需的監測點。
協議及資料項目依設備確認；納管點位不代表取代原設備全部功能。

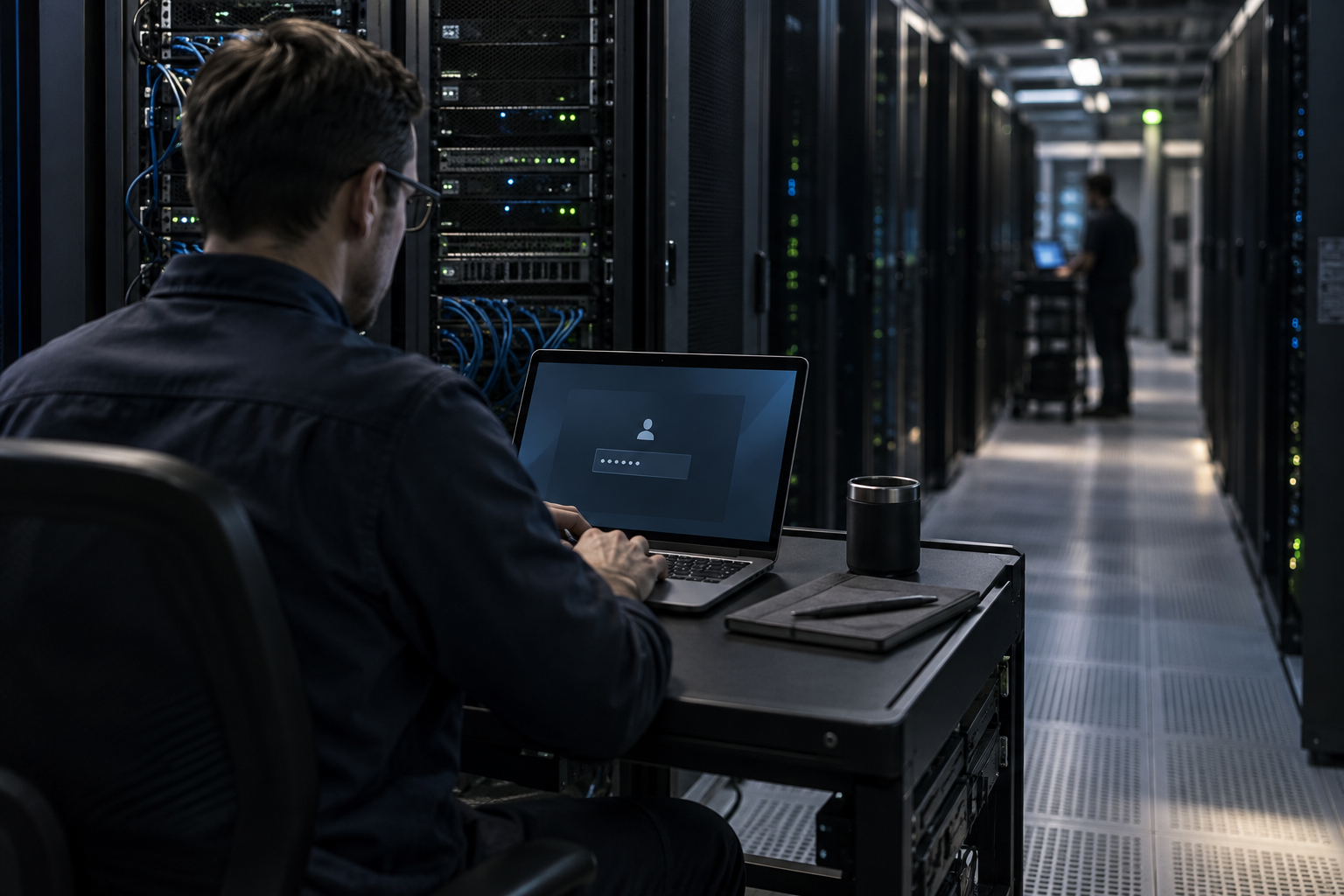

遠端存取有權限，設定操作可追蹤。
以角色權限與操作紀錄規劃維運分工，搭配 HTTPS、來源 IP 管理及按需開啟的維護介面，讓設備管理配合企業政策。
支援項目以交付韌體為準；公開連線方式需配合現場網路條件。
03 / EXPANSION
依現場增加感測，保留擴充空間。
iHmi-1000 以本機 I/O 為起點，規劃有線模組與後續無線感測擴充。
E-Port
感測器、DI 及 DO／Relay 模組的有線擴充路徑。
數位輸入 DI
連接水位、煙霧或門磁等設備提供的乾接點訊號。
繼電器輸出
作為本機基礎輸出；多路需求可評估 E-Port 擴充。
以上為 iHmi-1000 規劃介面。感測器、輸出額定與外接設備相容性依最終規格確認。WiFi HaLow 為後續無線擴充規劃，須另確認供應時程。
LOCAL TO CENTRAL
現場獨立運作，上層集中管理。
iHmi-1000 規劃讓感測、圖控與聯鎖在現場協作，再透過 Redfish 或 SNMP 將點位資訊交給 DCIM／NMS。已有中控的場域，也能延伸現場收集與處理能力。
環控與設施擴充功能需依實作另行驗證；PDU 的既有測試結果不等同本系列驗證。
04 / PLAN YOUR SITE
從您的現場，開始規劃。
提供監測區域、感測種類、設備協議與是否需要圖控／聯鎖，我們將協助評估主機與選配配置。
